FM-300e |
FM-700 |
|

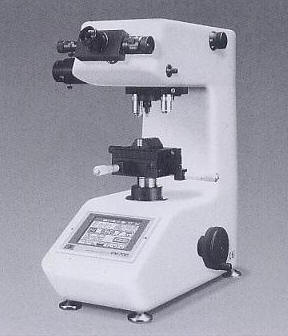

| 微小維克氏硬度試驗機 | |
|
|
|
|
|
|
|
|
FM-300e |
FM-700 |
|
|
項目 |
FM-100e |
FM-100 |
FM-300e |
FM-300 |
FM-700e |
FM-700 |
|
|
試驗荷重 |
A type |
mN: 98.07 245.2 490.3 980.7 1961 2942 4903 9807 |
|||||
|
gf: 10 25 50 100 200 300 500 1000 |
|||||||
|
B type |
mN: 49.03 98.07 245.2 490.3 980.7 1961 2942 4903 |
||||||
|
gf: 5 10 25 50 100 200 300 500 |
|||||||
|
C type |
mN: 245.2 490.3 980.7 1961 2942 4903 9807 19614 |
||||||
|
gf: 25 50 100 200 300 500 1000 2000 |
|||||||
|
D type |
mN: 9.807 49.03 98.07 490.3 980.7 2942 4903 9807/19614 |
||||||
|
gf: 1 5 10 50 100 300 500 1000/2000 |
|||||||
|
荷重機構 |
自動負荷-保持-解除 方式 |
||||||
|
荷重負荷 |
速度 50μm/sec |
||||||
|
荷重保持時間 |
5~40sec |
5~99sec |
|||||
|
壓子 → 鏡頭切換機構 |
手動 |
自動 |
手動 |
自動 |
手動 |
自動 |
|
|
鑽石壓子 |
標 準：維克氏 (HV) 壓子 1 本 |
||||||
|
|
特別附屬品：維克氏壓子 (HK)，(2 只同時裝著可能) |
||||||
|
物鏡 |
標 準：2 只 (10X 及 50X) |
||||||
|
|
特別附屬品：最大 4 本同時裝著可能 (10X 及 50X 2只) |
||||||
|
目鏡 |
10X |
||||||
|
計測 |
型式 |
機械式 |
電子式 |
||||
|
顯微鏡 |
最大計測長 |
100X 的場合：850μm / 500X 的場合：170μm |
|||||
|
最小目盛 |
分厘卡尺：0.5μm |
數字顯示：0.01μm (500X 場合) |
|||||
|
最小計測單位 |
目 測：0.1μm |
數字顯示：0.01μm (500X 場合) |
|||||
|
X-Y |
型式 |
手動 |
|||||
|
載物台 |
尺寸 |
100x100mm |
|||||
|
最大移動量 |
(X) 25x (Y) 25mm |
||||||
|
最小刻度 |
1/100mm |
||||||
|
精密夾鉗 |
最大開口量 |
50mm |
|||||
|
試料最大高 |
95mm |
||||||
|
試料最大深度 |
115mm |
||||||
|
CPU 搭載測定參數 |
－ |
HV、HK、HBS、HBW |
|||||
|
|
|
及Kc (破壞韌性值) |
|||||
|
破壞韌性值 (Kc) |
－ |
依據 JIS R1607/IF 法 |
|||||
|
|
|
Kc 值算出表示 |
|||||
|
硬度換算機能 |
－ |
SAE (J-417b)、ASTM |
|||||
|
|
|
(E-140) 規定換算值 |
|||||
