V－12B 投影機		回投影機目錄
製造精確，量測愉快　　沒有人比Nikon更了解如何將更高的精確性和更簡易的操作結合為一，所以你能專注於你的計劃而非儀器上。

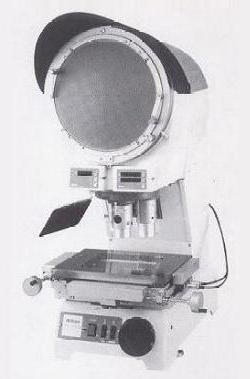

新的V－12B系列投影機：它承襲了V－12A獨特優越的特性，也增加比較多的功能。V－12B投影機接受比較大的載物台，而且背腹式對焦提供比較高的精確度。並提供內建的數位XY顯示器和數位分度顯示器。V－12B提供你正立的影像，使你使用投影機量測愉快。


由於腹背式調焦設計，使V－12B series能量測比較大的工件。你能選擇裝載物台－50 X 50 mm（ 2.0 X 2.0 in ），100 X 100 mm（ 4.0 X 4.0 in ），150 X 100 mm（ 5.9 X 4.0 in ），200 X150 mm（ 7.9 X 5.9 in ）或甚至 250 X 150 mm（ 9.8X1.9in ）（最長的測定範圍）。
V－12B三個調整腳在桌上維持距主體 2mm，所以不被不規則的工作桌子表面影響，量測的精確度顯著地被改良。


V－12B series可接受工件高度100mm（4.0in）之量測。由於使用CAE分析本體結構，能擴充最大的工件高度且允許放置一個比較大的載物台。		V－12B series正立影像優異品質、亮度和清晰度都是Nikon希望提供給使用者的。


		內建垂直/斜角的表面燈源切換，可以觀察立體和量測最好狀態或瑕疵。

內建角度器（V－12BDC和V12－BD）及XY顯示器（V－12BDC和V－12BSC）。

	底部光源有一個ZOOM type 聚光鏡，可調整至所需物鏡倍率之光圈，使用 200至 500倍及 CF金相鏡頭必須使用 DIC聚光鏡。

可選擇形式
	內建角度器	內建 XY 顯示器	D：DELUXE TYPE 有數位角度器
V－12BDC	○	○	S：STAND TYPE 不含數位角度器
V－12BDC	○	—	C：有數位 XY 顯示器
V－12BDC	—	○	全部機型都有 AC100－120V 或 AC220－240V
V－12BDC	—	—


投影機螢幕	光源系統

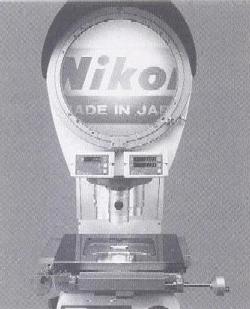

在V12BDC及V12BD有直徑305mm圓形玻璃螢幕並可旋轉360度﹔內藏有數位角度器以讀取角度。你也可以選擇玻璃尺及尋邊器。	‧內含穿透光及表面光
	‧表面光源包括在量測誤差
	‧ZOOM 形式 DIA 聚光鏡
	‧燈泡在表面光及穿透光都可使用
	‧內含表面光上下移動

投影物鏡
‧旋轉式數量三個投影物鏡
‧旋轉式接頭
‧高解像力從 5X－500X
‧50X , 100X , 200X , 500X 長工作距離
‧共焦
‧半反射鏡內含

Magnification	Diameter of area covered mm (in.)	Working distance mm (in.) A	Half-reflecting mirror	D mm (in.)
5X	61（2.4）	60（2.36）	Built-in	127（5.00）
10X	30（1.18）	74（2.91）	Built-in	215（8.46）
20X	15（0.59）	74（2.91）	Built-in	244（9.61）
25X	12（0.47）	62（2.44）	Built-in	178（7.01）
50X	6（0.24）	61（2.40）	Built-in	173（6.81）
100X	3（0.12）	50（1.95）	Built-in	123（4.84）
200X	1.5（0.06）	24（0.94）	Built-in	49（1.93）
500X	0.6（0.02）	3.5（0.14）	Built-in	7（0.28）
Important！
When viewing with contour illumination under the 5X projection lens, cross travel is limited as described in the table below. If the stages are moved beyond these limits, the stages shadow may appear on the projection screen.

Type of stage	Cross travel limitation（mm）
8X6	175X125
6X4	135X78
4X4	100X78			Note：
2X2	1717			A）Working distance
				D）Maximum diameter of measurable cylindrical specimen


聚光鏡
	使用500X物鏡用表面聚光鏡	200X－500X物鏡使用的底部聚光鏡

內建角度器和內建XY顯示器

角度器（V－12BDC和V－12BD用）
‧數字角度顯示：60進位（度、分）10進位（度）可調整
‧ABS（絶對增量）/ INC（相對增量）形式選擇
‧角度範圍：在 ABS 型式下達 ± 450 度
‧容易零點設定

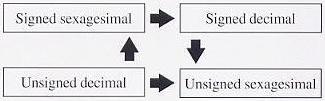

‧四種不同模式

		後方面板
XY顯示器（V－12BDC和V－12BSC用）		只有V－12BDC和V－12BSC
‧數字顯示：公 / 英制切換		只有V－12BDC和V－12BSC
‧點可歸零
‧數字顯示最小值 ﹣0.001mm / 0.0005mm 可調整


External Digital xy Counter SC－112
（for V－12BD and V－12BS）
Display	Metric / inch selectable
Minimum reading	With 8X6, 6X4, O3L, 2X2 stages：
	0.001mm (0.00005 in.)
	0.0005mm (0.00002 in.)
Input voltage	DC15V ± 10%
Dimensions (W x D x H)	150 X 185 X 70mm (5.9 X 7.3 X 2.8 in.)


可交換載物台

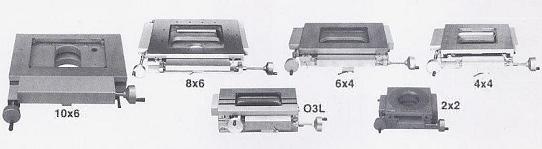

六種載物台	載物台行程
V－12B可以放置多種載物台投影機－你可以選擇下列載物台裝於V－12B上。	有10X6，8X6，6X4，4X4，O3L 和 2X2載物台，具線性光學尺可全尺寸量測。

形式	10X6*	8X6	6X4	4X4	O3L	2X2
行程（in.）	250X150 (9.8X5.9)	200X150 (7.9X5.9)	150X100 (5.9X3.9)	100X100 (3.9X3.9)	100X50 (3.9X2.0)	50X50 (2.0X2.0)
表面尺寸（in.）	450X286 (17.7X11.3)	400X280 (15.8X11.0)	350X240 (13.8X9.5)	285X240 (11.2X9.5)	285X192 (11.2X7.6)	195X192 (7.7X7.6) in dia.
載物台玻璃尺寸（in.）	305X190 (12.0X7.5)	245X192 (9.7X7.6)	204X145 (8.0X5.7)	170X145 (6.7X5.7)	170X120 (6.7X4.7)	170 (4.2) in dia.
最小讀取值　　（in.）	0.0005 (0.00002)	0.0005 (0.00002)	0.0005 (0.00002)	0.0005 (0.00002)	0.0005 (0.00002)	0.0005 (0.00002)
	－	－	－	－	－	363° (no scale)
夾具	N/A (screw)	N/A (screw)	N/A (screw)	N/A (screw)	Dovetail	N/A (screw)
荷重（lbs.）	20 (44.1)	15 (33)	15 (33)	6 (13)	5 (11)	5 (11)
重量（lbs.)	Approx.50 (110)	Approx.36 (79)	Approx.27 (60)	Approx.23 (51)	Approx.15 (33)	Approx.13 (29)
*When stage 10X6 is mounted on the V－12B Series, max. specimen height is reduced by 30mm.


附件

Goniometer Type2 逆轉台（O3L載物台用）				旋轉台形式3（4X4和6X4載物台用）

此旋轉台可轉360度、提供2分的讀取值、具有細調節輪和T型夾具槽。				台面尺寸	204mm（8.0 in.）
				玻璃尺寸	165mm（6.5 in.）
台面尺寸		160mm（6.3 in.）		旋轉角度	360°（uncalibrated）
玻璃尺寸		107mm（4.2 in.）		夾具	Screw hole 6-M6
旋轉角度		360°（2' reading）		重量	5kg（11 lbs.）
夾具		T-groove
重量		4kg（9 lbs.）

旋轉台形式4（10X6和8X6載物台用）				腳踏開關

台面尺寸		282mm（11.1 in.）		操作容易，不需雙手控制。
玻璃尺寸		262mm（10.3 in.）
旋轉角度		360°（uncalibrated）
夾具		Screw hole 6-M6
重量		8kg（17.6 lbs.）

V－Block Fixture（for O3L Stage）				Tilting Center Fixture（for O3L Stage）

				Max. tilting angle	10°
	Diameter		Height of the	Center height	45mm (1.8 in.)
	capacity		center	Max. specimen weight	3kg (7 lbs.)
Upper groove	13-25mm		39-47mm	Max. specimen diameter,	70mm (2.8 in.) dia.；
	(0.5-1.0 in.)		(1.5-1.9 in.)	length when held level	140mm (5.5 in.) L
Lower groove	5-16mm		33-41mm	Max. specimen diameter,	50mm (2.0 in.) dia.；
	(0.2-0.6 in.)		(1.3-1.6 in.)	length when tilted 10°	120mm (4.7 in.) L

尺寸圖

其他附件

螢幕尋邊器SS－1
	照度	20 lux – 500 lux
	光源	contour only
	物鏡	20 – 100X
	再現性	± 1μm
	移動速度	120mm/sec.（20X）
		300mm/sec.（50X）
		600mm/sec.（100X）
	最小工件寬度	3.5mm on screen
		no limitation
	感應器	5 photodiodes
	電源	100 – 120V, 220 – 240V
		70 X 135 X 200mm
		（2.8 X 5.3 X 7.9 in.）
	重量	2kg（4.4 lbs.）

　　此尋邊器設計目的為平順零誤差的操作和提供 ± 1μm 精度。工件可被移動到尋邊器的任何方向，可藉由連接 SC－212 自動透過資料處理至 SC－212，或內建的XY顯示器及其他2D的資料處理機作自動的資料處理。（尋邊訊號只有在量測模式下才能傳送到 SC－212 ）

玻璃尺		200mm玻璃讀取尺
檢查投影機精度用，含有一支長 50mm讀取值 1mm（精度 ± 3+7L /100μm），和一支長 300mm，讀取值 0.1mm（精度 ± 6+L /500μm）之光學尺和一個6X放大鏡。		最小讀取值0.5mm，精度 ±（ 15+L/20 ）μm。



		數字印表機DPU－414
		可連接SC－112顯示器或V－12BDC/V－12BSC後面面板來列印XY值。


V－12B規格表
	V－12BDC	V－12BD	V－12BSC	V－12BS
螢幕尺寸	305mm（12.0 in.）in diameter with etched center crossline
	Provided with digital protractor fine rotation knob. 360° rotatable（with digital reading to 1 minute of arc）		Fixed screen
物鏡	5X, 10X, 20X, 25X, 50X, 100X, 200X and 500X
	3-lens turret; clamp screw type
影像	Erect and unreversed
量測精度	Contour illumination ± 0.1%, vertical/oblique surface illumination ± 0.15%
載物台	Types 10X6, 8X6, 6X4, 4X4, O3L and 2X2
光源	High/low light intensity control; 24V150W halogen lamp
穿透光	Telecentric type; 200X and 500X lenses should be used with a DIA condenser lens
垂直表面光	All projection lenses feature internal half-reflecting mirrors which are prealigned to the built-in vertical surface illuminator; 500X lens should be used with an EPI condenser lens
斜的表面光	Oblique surface illumination can be obtained by tilting EPI illumination unit
最大工件亮度	70mm（2.8 in.）with 10X6, 100mm（4.0 in.）with 8X6, 6X4, 4X4, O3L and 2X2
最大荷重	10X6: 20kg（44.1 lbs.）; 8X6: 15kg（33.0 lbs.）; 6X4: 10kg（22.0 lbs.）; 4X4: 6kg（13.2 lbs.）; O3L and 2X2: 5kg（11.0 lbs.）
電源	‧AC100/120V（50/60Hz）: fuse AC125V/T5A
	‧AC220/230/240V（50/60Hz）: fuse AC250V/T5A
尺寸	409 X 648 X 970-1070mm（16.1 X 25.5 X 38.2-42.1 in.）
重量	Approx. 80kg（176.4 lbs.）
XY顯示器	Built in（1.0μm / 0.5μm selectable）	Not provided	Built in（1.0μm / 0.5μm selectable）	Not provided
