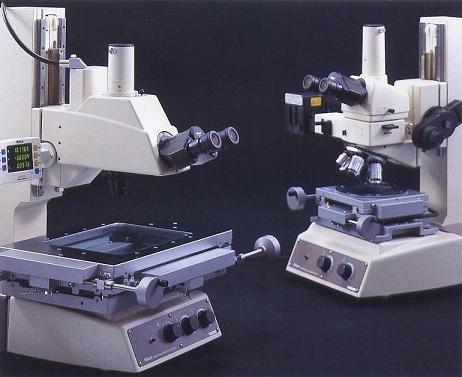

| MM－40/60系列 |
|
對高科技使用者而言，要求量測顯微鏡即等於高精確度，並在光學及結構上具備高可信賴度和多方面的配件能力。 Nikon 以此作為顯微鏡技術發展的方向。 |
|||||
| 首先，更新顯示器，至 0.1μm 高解析能力。藉由增加攝影機及電腦的數位資料處理為基礎的量測系統，能建立目視光學或影像量測符合您需求的系統。 | |||||
| 而且，又增加許多特點，包括明亮、優異之光學系統，一個堅硬底座以便放置更大的載物台，舒適的操作及更廣泛的選擇配件。 Nikon 量測顯微鏡在 R&D 或精密製造業更能符合業界需求。 | |||||
|
|
|||||
| 功能圖例 | |||||
 |
三階段粗/中/微調對焦輪 |  |
表面燈源用對焦指示器 |  |
簡易影像頭 |
 |
二階段中/微調對焦輪 |  |
三眼光學頭 |  |
金相顯微鏡光源 |
 |
對焦指示器三眼光學頭 |  |
單眼光學頭 |  |
內建Z-軸光學尺 |
| 影像量測無與倫比的表現 | ||
 |
 |
|
| E－Max 系列資料處理軟體，可以控制亮度，同時新的計算器允許測量快速及正確提高全面精度的表現。 | ||
| 從量測到資料的重複使用的總管理 | ||

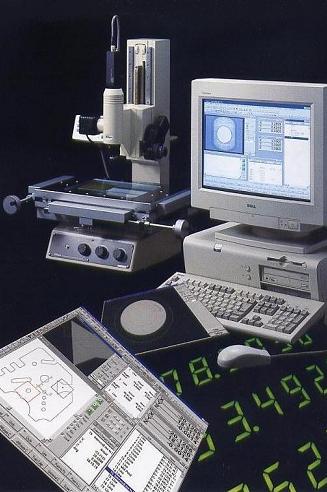

| 以個人電腦為基礎的資料處理軟體支援您的量測 。 2D 空間的資料處理和其他的多變影像量測的 E － Max 系列，可以攜帶結果資料而且重複使用。如果您不使用一個人電腦來連接對顯微鏡的資料處理器，亦可直接地接 DP － 303 或 DP － 202 等資料處理器。 | ||
| 外部光源控制 | ||
| 除了本體內光源控制外，並具有一個允許 CNC 電腦連接的連接埠。 CNC 光源控制在量測時能保證光源的重覆性。 | ||
| 新的 0.1μm最小的閱讀計算器 | ||
| Nikon 的新計算器最小讀取值 0.1μm，除此之外，顯示器位置靠近目鏡，使閱讀容易，連接資料處理器容易。 | ||
 |
||
| 明亮的，低閃爍光學系統 | ||
| 新型透鏡設計是 Nikon 的光學系統為什麼明亮且影像低閃爍的原因。MM － 60 表面燈源及底部燈源使用12V50W鹵素燈泡，而 MM－40 則使用 6V 20W 鹵素燈泡，亦可以單獨使用表面光源 12V50W 燈源。可連續調整亮度配合量測。 | ||
 |
||
| 三段式和二段式的 粗/中/微調調焦旋鈕，能提供全範圍的量測和垂直移動 | ||
| 在三段式的粗、中、微對焦旋鈕中，粗調與曲柄一起運動，在曲柄上的中、微對焦旋鈕可輕易地操作控制焦距高低輪有高低差異。 | ||
| Z－軸量測新方式，高精度和比較容易量測 | |||

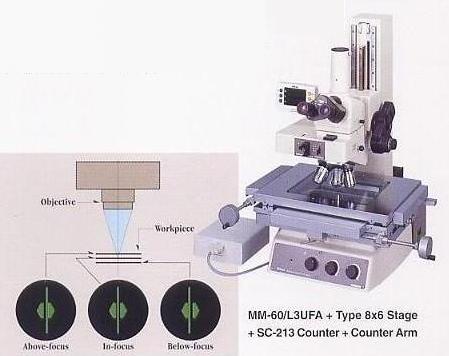

| 感謝Nikon的眼睛聚焦輔助系統使Z－軸的精確量測成為可能。這些顯微鏡的特點為具備一涵蓋垂直運動全範圍的線性光學尺。聚焦輔助系統及線性光學尺使得Z－軸量測的可信度有實質上的進步。 | Nikon使用暗視野的方法確保精確的聚焦。超過聚焦點，低於聚焦點，和在聚焦點上均顯示於顯微鏡裡面。即使使用低倍率（高景深）的物鏡亦可提供高對焦重複性。 | ||
 |
|||
| Z－軸量測內建精確的 Nikon 線性光學尺 | |||
| 線性光學尺內建顯微鏡內涵蓋全範圍的垂直運動。MM－60 200mm (7.9 in.) 和MM－40 (5.9 in.) 獲得正確的量測。 | These data are reference values based on experiments conduced with Nikon samples. | ||
 |
導引系統在垂直運動確保最高的精密度 | ||
| 使用二個導引裝置是 Z 軸量測重要的進步。 | |||
| Z軸量測的眼睛聚焦指示器 | |||
|
|
|||

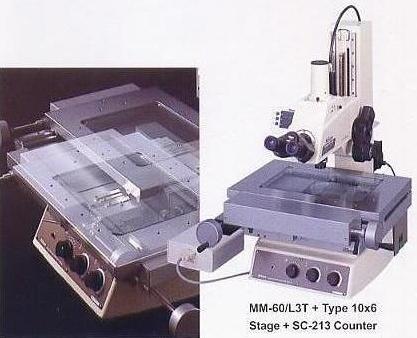

| 有彈性的大載物台 | ||
| 使用 CAE（ 電腦輔助工程學 ）分析， Nikon 已經發展允許大的載物台結合在堅固的本體設計： | 即使加裝重的配件也有高精度保證 | |
| Nikon 使用 CAE 分析來加強顯微鏡的堅固。即使當裝備顯微鏡照相設備， CCTV 照相機，或其他裝置，這些顯微鏡亦可提供優良的安定和測定的表現。 | ||
| 250 X 150mm (9.8 X 5.9 in.) for the MM－60 | ||
| 150 X 100mm (5.9 X 3.9 in.) for the MM－40 | ||
 |
最小的安裝空間，最大的載物台 | |
| 為使大的載物台能穩固地架設在本體上， Nikon 從本體的設計到完成，皆使用 CAE 結構分析，使載物台能放置在堅固的本體上。 | ||
|
|
||
 |
 |
 |
 |
 |
 |
