MM－40/60系列

資料處理軟體－E－Max系列
安裝在個人電腦，E－Max軟體提供各種不同的處理工作，讀取量測工具的量測資料加以處理：例如一台量測的顯微鏡或一台投影機。它允許使用者執行2D空間的資料處理，用影像做成視覺的檢驗、採取量測或實行改變因量測工具而定的其他工作，用以 Windows 為基礎的操作系統。

提供普遍個人電腦－用Windows作業系統使用您的量測

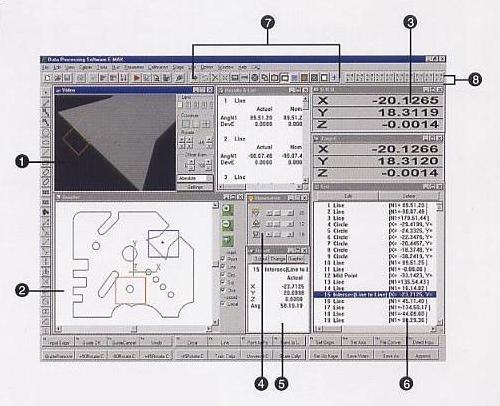

多視窗顯示而且操作簡單、處理容易

1	影像區	2	繪畫區	3	D.R.O.區
4	照明區	5	產生區	6	目錄區
7	Caliper區	8	測量用工具工作區
Note: you can display the output window, image window, or edit list window whenever necessary.

Available in a variety of language versions.
(English, Italian, German, French, Finnish, Swedish, Taiwanese, Mandarin Chinese, Korean, Japanese)

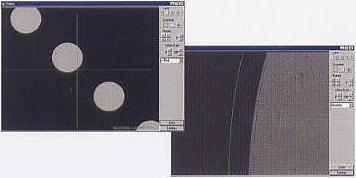

	Live Video Monitoring		Cad Chart Measurement
	You can call up images in the video window and perform manual measurements using electronically-generated crosshairs. (with M Set)		Using chart generation software from CAD files or data, you can simply make chart measurements in the video window. (with M Set and V Set)


Navigation Function			Automated Video Edge Detection
A Navigation Function allows you to display the current position and the next measurement position simultaneously during replay, increasing measurement efficiency.			This software is provided with an image processing function, allowing manual measuring instruments to perform Automated Video Edge Detection with high repeatability reducing human errors. (with V Set)
	denotes the current position
	denotes the next measurement position

資料處理器

For all measurescopes

　　 DP－303 和 DP－202 連接至量測顯微鏡就可以計算您的量測資料，如果需要資料報表可以轉到 PC 上。

資料處理器 DP－303			資料處理器 DP－202
全功能量測和儲存資料			功能簡易的機型

‧	DOS 環境		‧	不需初步設定
‧	大型 LCD 螢幕		‧	簡易的設計
‧	內建 3.5 磁碟片		‧	資料進入以燈號顯示
‧	3 軸顯示		‧	錯誤警告
‧	量測資料使用 CSV 檔，可顯示於		‧	有 RS－232C 輸出介面卡 (選購)
	MS－Excel
‧	內建高速印表機
‧	RS－232C 連接座

E－Max D 系統 (資料處理器)
‧	獨特的設計提供量測資料時的處理。
‧	提供 2D 空間的資料處理。用 NEXIV CNC 影像量測系統的發展經驗，和 DP 系列資料處理器。
‧	為手動的量測工具提供更多的處理和方便性。
‧	教導軟體、報告生產軟體和其他可選擇的軟體能在組合中使用。
‧	能與筆記型個人電腦 (只有放置 D) 連接使用。
‧	自動化穿透光源、表面光源和環型照明的光源控制。

結構
‧	E─Max 資料處理軟體
‧	IBM 個人電腦 / 能共用 Windows 98


E－Max M 系統 (影像監視系統)
‧	工件的影像藉由影像視窗觀察。
‧	在使用圖解或資料的生產軟體的影像，WINDOWS 中允許圖解量測。
‧	提供 2D 空間的資料處理。用 NEXIV CNC 影像量測系統的發展經驗，和 DP 系列資料處理器。
‧	影像檔案。
‧	為手動的量測工具提供更多的處理和方便性。
‧	離線的教學軟體、報告生產軟體和其他可選擇的軟體能在組合中使用。
‧	自動化穿透光源、表面光源和環型照明的光源控制。

結構
‧	E─Max 資料處理軟體
‧	IBM 個人電腦 / 能共用 Windows 98
‧	CCD 照相機
‧	影像擷取卡


E－Max V 系統 (自動化影像邊緣尋邊系統)
‧	提供影像處理功能，即使在手動的量測設備下，亦可具有和自動影像尋邊系統相同的重複性，減少人為的錯誤。
‧	在使用圖解檔案或資料的軟體的影像，WINDOWS 中允許圖解測量。
‧	提供 2D 空間的資料處理。用 NEXIV CNC 影像量測系統的發展經驗，和 DP 系列資料處理器。
‧	影像檔案。
‧	為手動的量測工具提供更多的處理和方便性。
‧	離線的教學軟體、報告生產軟體和其他可選擇的軟體能在組合中使用。
‧	自動化穿透光源、表面光源和環型照明的光源控制。

結構
‧	E─Max 資料處理軟體
‧	IBM 個人電腦 / 能共用 Windows 98
‧	CCD 照相機
‧	影像擷取卡

　

Functions provided by each set:

	D Set	M Set	V Set
Data processing	○	○	○
Navigation during replay	○	○	○
Live video monitoring	─	○	○
Chart measurement	─	○	○
Automated Video edge detection	─	─	○

　

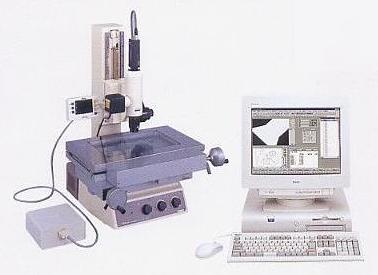

E－Max V 的結構放置例子

MM－60 接 CCD 攝影機配置的電視量測顯微鏡，一部個人電腦影像處理和軟體已經被安裝 E－Max 系列。

　

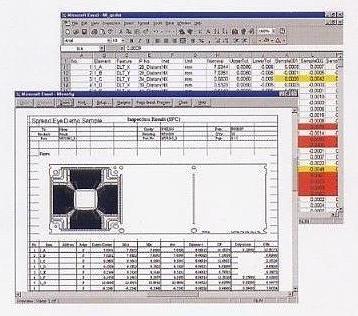

量測報告－SpreadEye LT
‧	用於 DP－303、DP－202、SC－212 和 E－MAX 上 (需 RS－232C 介面卡)
‧	此軟體容許使用者輸入量測資料，快速且容易得到量測報告。
‧	如有需要，可直接由 RS－232C 界面將重要量測資料輸入量測報告格式內。

Note:	An RS-232C Cross cable is necessary when using the DP-303 and the SC-112 counter together. Also, counter values are not displayed on the DP-303 LCD display when both units are used together.

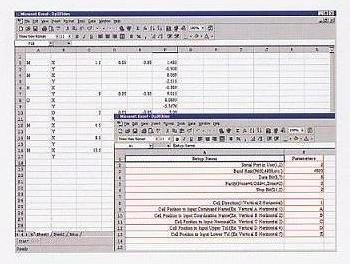

管理 Excel 程式－Direcsheet
用於 DP－303、DP－202、SC－212 和 E－MAX 資料輸入 Excel 將不再需要，Direcsheet 可以幫助您由 RS－232C 計算器直接輸入到 Excel 中，使用簡易，大大提生生產力。
