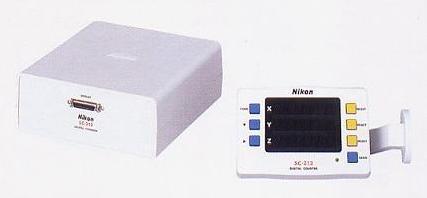

| 3 軸數字顯示器 SC－213 |
| 這 3 軸顯示器除了 X 和 Y 軸外亦能顯示 Z 軸。分開的顯示器能被裝置在量測顯微鏡上。提供 RS－232C port。 |
|
|
| SC－213 顯示器獨立開關 |
| 可歸零設定且送出資料。 |
|
|
| 2 軸數字顯示器 SC－212 |
| 顯示 X 和 Y 軸讀取資料，這個顯示器經由 RS－232C 能與資料處理器和數位印表機一起連接。 |
|
|

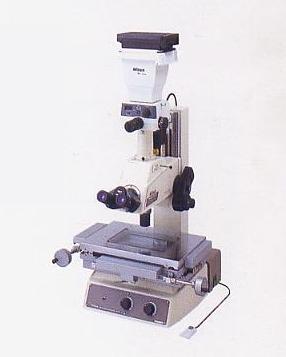

| MM－40/60系列 |
|
顯示器 |
| 3 軸數字顯示器 SC－213 |
| 這 3 軸顯示器除了 X 和 Y 軸外亦能顯示 Z 軸。分開的顯示器能被裝置在量測顯微鏡上。提供 RS－232C port。 |
|
|
| SC－213 顯示器獨立開關 |
| 可歸零設定且送出資料。 |
|
|
| 2 軸數字顯示器 SC－212 |
| 顯示 X 和 Y 軸讀取資料，這個顯示器經由 RS－232C 能與資料處理器和數位印表機一起連接。 |
|
|
|
數位印表機 DPU－414 |
|
| 列印機，與 SC－213 或 SC－212 數字顯示器連接使用。 |
|
|
|
腳踏開關 |
|
| 傳數據，用於 DP－303、DP－202 和 DPU－414，不需兩隻手操作，提高量測效率。 |
|
|
|
標準 300mm 玻璃校正尺 |
|
| 標準度量，量測行程精確到 300mm，以 10mm 為間隔之校正標準件。低熱膨脹玻璃，將熱的影響減到最少。 |
| 精確度小於 1μm |
|
|
|
比對刻劃片 |
|
| 這些專用刻劃片可用於比對和量測輪廓。一般使用 3X 標準物鏡的刻劃片 (標準的儀器) | |
| • | 標準米字形比對片 (標準配備) |
| • | No.1 公制的螺絲比對片 (投 0.2－2) |
| • | No.2 牙型比對片 (20－10 線 / 吋) |
| • | No.4 齒輪比對片 (20° 組件 0.2－2) |
| • | No.6 同心圓比對片 0.2－4.6 |
| 注意：除了 MM－40 / 2M 之外仔細檢查能使用 No.6。 | |
|
拍照系統 |
|
| 簡單的操作 |
| 即使是一位新手，H－111 亦可很容易操作。內建的控制裝置會自動曝光。 |
| 自動曝光，1% 點和 35% 平均曝光 |
| 可選擇 1% 點曝光或 35% 平均曝光。1% 點曝光或對螢光及暗視野工件的照相來說，1% 點曝光的模式是不可或缺的。當對察偵測器的時候，拍照的區域能清楚地被一個十字線指示。 |
| ISO 6 到 ISO 20,000 的底片皆可使用。當一個 DX 的軟片被裝載的時候，儀器自動地被設定成此軟片的曝光時間。此外亦可手動設定，曝光補償許可補償從 -2 到 +2 (增量為 1/3)，總數有 13 個步驟。 |
|
|
|
CCTV 照相系統 |
|
| 有二種形式，一種為數位 3CCD Camera，另一種為 1CCD Camera。具有高感度及高品質。裝在一個測定的顯微鏡上，藉著一個直接的 C－mount 轉接器，這個系統連接螢幕達到量測檢驗功能。 |
|
|
| 指示 C－mount 轉接器 |
| 在顯微鏡上安裝一個 C－mount CCTV 照相機。以這個轉接器接到三眼鏡筒上的直管。 |
|
分度器目鏡 |
可裝於所有的測定顯微鏡除了金相光源機型 |
| 1 分指示目鏡 |
| 視野中包括十字線和 60 度線，而且角度透過顯微鏡閱讀。量測範圍是 360° 。 |
|
|
| 10 分指示目鏡 |
| 視野領域包括十字線及角度指示，量測時以目鏡環旋轉十字線和游尺 (兩者都可旋轉到180° ) |
|
|
| Note: Monocular adapter (standard equipment) is required when using these eyepieces with trinocular tubes. |
|
物鏡 |
為所有的測定顯微鏡除了金相光源 |
| MM－40 和 MM－60 使用長工作距離，高解析度物鏡，並具共焦性。3X 是顯微鏡的標準物鏡。 |
|
|
Magnification |
1x |
3x |
5x |
10x |
20x |
50x |
100x |
|
|
|
Working distance
(mm) |
79 |
75 |
64 |
49 |
20 |
15 |
4 |
|
|
|
|
照明 |
|
| 雙管環型光纖照明 |
| 使用 12V－100W 鹵素燈泡，可調整光源亮度。此照明設備可分環型垂直的照明及雙管可調角度的照明。將工件表面上任何不平順引起的陰影減到最少。 |
| 變壓器：亮度調整頻率從 7 到 15 伏特。(不能裝於金相顯微鏡物鏡或 20X、50X 和 100X 用於測定的顯微鏡物鏡)。 |
|
|
| 螢光燈照明 |
| 環型螢光燈源可提供平順一致的照明，使整個領域影像皆無陰影。因為使用一 300V / 30mA cold-cathode 螢光燈管，在開關打開之後，照明即立刻打開。並且可以很簡易地替換螢光燈管。 |
|
|
| 螢光燈的變壓器大小：165(w) x 75(d) x 60(h) mm (不能用於金相顯微鏡物鏡) |
 |
 |
 |
 |
 |
 |
